氣體活塞式壓力計壓力專用砝碼質量的檢定問題

 摘 要 ：氣體活塞式壓力計是高準確度壓力標準器 ，是進行測量和校準表壓和絕壓 的精 密儀器 ，其工作原理 是根據靜力學平衡原理和帕斯卡定律 ，由加放在活塞上 的 已知作用力 G (專用砝碼產 生 的重力)，與作用于 已知 活塞有效面積 A上 的被測壓力P所產生 的力相平衡 。活塞及其連接件質量和壓力專用砝碼質量 的準確 與否，直接 影響氣體活塞式壓力計壓力值 的準確度 ，本文對折算質量與真空 中質量概念進行 了介紹 ，并舉例 闡述 了其對氣體 活塞式壓力計 的影響 。 關鍵詞 ：氣體活塞式壓力計 ；專用砝碼 ；折算質量 ；真空 中質量 ；檢 定 中圖分類 號 ：TB932；TH812 文獻標識碼 ：B 文章編號 ：1674—5795 (2014)04—0083—03 O 引言 理和帕斯卡定律，由加放在活塞上的已知作用力G (專 用砝碼產生的重力)，與作用于已知活塞有效面積A上 氣體活塞式壓力計是基于流體靜力學平衡原理和 的被測壓力P所產生 的力相平衡。其平衡方程如式 帕斯卡定律而進行壓力計量的標準儀器。利用了氣體 (1)所示 。 靈敏度高、流動性強、摩擦阻力小、容易控制等特點。 G (m +m0)g 氣體活塞式壓力計靈敏閾高、誤差極小、無污染、檢 p 測數據準確可靠，是一款高準確度壓力計量標準裝置， 式中l(wèi)P為被測壓力值，Pa；G為專用砝碼產生的重 一 般由活塞系統、專用砝碼、壓力校驗器組成，可進 力；A為活塞有效面積值，m ；rrt。為活塞桿本身質量 行表壓和絕壓的測量和校準。其中，專用砝碼是溯源 值 (真空中質量)，包括0號砝碼，kg；／7,／為專用砝碼 到質量的。在質量的計量中，砝碼質量有折算質量和 質量值 (真空中質量)，kg；g為使用地點的重力加速 度 ，m／s。 真空中質量兩種表達方式，在氣體活塞式壓力計壓力 由式 (1)可以看出，被測壓力值P的準確度與專 專用砝碼的檢定中，一般均給出其折算質量。根據 JJG 用砝碼產生的重力及活塞的有效面積值有關，而影響 1086—2013 《氣體活塞式壓力計檢定規程》，專用砝碼 專用砝碼產生的重力的因素有活塞桿本身 (包括0號 質量、活塞及其連接件質量為真空中質量，因此，需 砝碼)以及專用砝碼 的質量、重力加速度、空氣浮 對其折算質量與真空中質量進行計算修正。本文從折 力等。 算質量與真空中質量的概念出發，對活塞及其連接件、 1．2 氣體活塞式壓力計砝碼計量性能要求 專用砝碼質量對氣體活塞式壓力計壓力值的影響作了 根據JJG1086—2013 《氣體活塞式壓力計檢定規 詳細的分析。 程》要求：壓力計活塞及其連接件質量和專用砝碼質

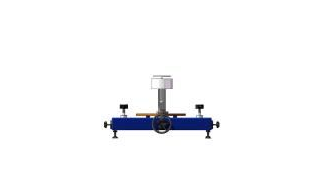

氣體活塞壓力計是高準確度壓力標準器，用氣體做工作介質，可測量和校準表壓、絕壓、真空壓力（負壓）等。活塞壓力計系統采用碳化鎢材質。從而保證活塞具有不銹、耐磨和使用壽命長的特點。用氣體做工作介質的活塞壓力計與用液體做工作介質的活塞壓力計相比較，由于它們使用的 工作介質不同，所以氣體活塞壓力計活塞的自轉延續時間長、靈敏度高、重復性好，測量數據準確可靠。

氣體活塞壓力計的特點：

1.活塞系統采用碳化鎢材質，耐磨，溫漂系數小，使用壽命長。

2.壓力范圍-100KPa~600KPa內任選

3.滿足JJG1086-2013《氣體活塞式壓力計檢定規程》區別傳統油潤滑氣體活塞壓力計。

4.壓力接口為快速接口，方便快捷。

5.閥門采用獨特設計，調壓方便。

6.可選溫度、壓力、下降數字指示系統，方便快捷。

7.正負壓切換，方便快捷。

8.測量范圍：名義標稱測量范圍與實際測量范圍一致。

9.活塞系統可以方便拿出送檢（不用攜帶沉重的主機臺）

10.可作為傳遞用檢定活塞式壓力計；也可高精度測試用。可配kg砝碼和MPa砝碼。

11.加壓系統先進，輕便耐用！

12.砝碼采用掛籃結構，重心低，穩定性極好。

13.每臺均出具西北計量測試研究院《檢定證書》

氣體活塞壓力計的參數：

氣體活塞壓力計的型號：FKQ-0.25/0.6

氣體活塞壓力計的量程范圍：-0.1~0.25  -0.1~0.6

氣體活塞壓力計的傳送介質：純凈氮氣或者空氣

氣體活塞壓力計的精度等級：0.05級，0.02級，0.01級，0.005級
