導讀：活塞式壓力計是一種壓力標準儀器,主要適用于校驗0.25級0.4級精度的精密壓力表及低于0.05/0.02級壓力變送器等各類需被校準儀器儀表，,亦可用來校驗低一等伋的活塞式壓力計,各種工業用壓力表或其他各類壓力測量?jī)x器,YS-6/60/600活塞式壓力計是基于帕斯卡定律及流體靜力學平衡原理產生的一種高準確度、高復現性和高可信度的標準壓力計量?jī)x器活塞式壓力計也常簡稱活塞壓力計或壓力計，活塞式壓力計也有稱之為壓力天平，活塞式壓力計主要用于計量室、實驗室以及生產或科學實驗環節作為壓力基準器使用，也有將活塞式壓力計直接應用于高可靠性監測環節對當?shù)仄渌鼉x表的表決監測。

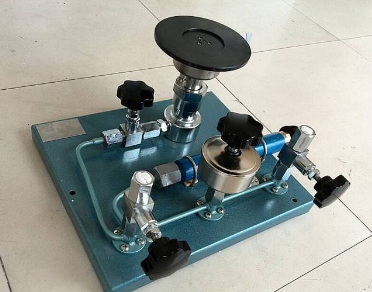

活塞式壓力計性能特點

完全符合JJG59-2007《活塞式壓力計》、JJG99-2006《砝碼》國家計量檢定規程，運用我廠50年核心技術推出的活塞式壓力計。

二等活塞壓力計|標準活塞壓力計活塞和活塞筒采用高強度，高硬度和低溫度線脹系數的合金鋼、碳化鎢等材料制成，溫度膨脹系數小、變形量小，因而保證活塞有效面積周期變化率較小從而保證活塞壓力計有極高的靈敏度

二等活塞壓力計|標準活塞壓力計活塞和活塞筒經精工研磨，其圓度誤差和間隙極小，活塞式壓力計工作介質采用低黏度的癸二酸脂，因而極大的提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。

出于檢定工作的需要，使活塞有效面積相對較小，因此砝碼總質量相對較輕，節省勞動強度。

;采用托盤直接加載，避免了附加垂直力，降低了砝碼重心，相應減小砝碼側向附加誤差。

使活塞轉動更平穩。

二等活塞壓力計|標準活塞壓力計活塞工作位置采用位移傳感器監測，具有靈敏、醒目、準確的優點。

砝碼已經進行壓力形變系數和當?shù)刂亓铀俣鹊男拚?nbsp;

送檢時只需送檢活塞測量系統，體積小、重量輕。

二等活塞壓力計|標準活塞壓力計主要技術指標

二等活塞壓力計|標準活塞壓力計型號：YS-6 YS-60 YS-600

活塞式壓力計標稱范圍/測量范圍：0.04 ～ 0.6MPa;0.1~6MP；1~60Mpa。

活塞式壓力計準確度：

0.02級（±0.02%）；0.05級（±0.05%）

活塞式壓力計功能：量傳活塞壓力計；檢定數字壓力計、精密壓力表壓力變送器等。、

活塞式壓力計其它技術指標

活塞式壓力計活塞材料：活塞桿：碳化鎢

活塞式壓力計活塞筒：碳化鎢

二等活塞壓力計|標準活塞壓力計砝碼材料：不銹鋼0.02級,碳鋼0.05級.

二等活塞壓力計|標準活塞壓力計工作介質：（YS-600）必須癸二酸二異辛脂，YS-60、YS-6 介質油必須使用變壓器油與航行煤油的混合油，

活塞式壓力計型號  YS-6 YS-60 YS-250 YS-600 /YS-2.5

活塞式壓力計參 數  單位  測量范圍

0.04～0.6MPa 0.1～6MPa 0.5～25MPa 1～60MPa

標稱上限 MPa  0.6  6 25 60

標稱下限 MPa  0.04  0.1 0.5  1

測量上限 MPa  0.6  6 60  60

測量下限 MPa  0.04 0.1 0.5  1

活塞公稱面積  CM 2  1  1 0.5 0.1

底盤及活塞  公稱質量  Kg  0.4 0.5 0.5  1

產生的壓力  MPa  0.04 0.5 0.5  1

專用砝碼  公稱質量  Kg  0.1;0.2;0.5; 1 0.1;0.2;0.5; 1;2;5 0.1;0.2;0.5; 1;2;5 0.1;0.2;0.5; 1;2;5

產生的壓力  MPa  0.01;0.02;0.05; 0.1; 0.01;0.02;0.05; 0.1;0.2;0.5 0.2;0.4;1; 2;4;10 0.1;0.2;0.5; 1;2;5

數量  個  1;2;1;5 1;2;1;2;1;11 1;2;1;2;1;9 1;2;1;2;1;11

接口   M20 × 1.5  M20×1.5 M20 × 1.5  M20×1.5

重量  Kg  35  65 75 95

工作液體    變壓器油或變壓器油與煤油的混合油 20 ℃ 時運動粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克  癸二酸酯（癸二酸二異戊酯或癸二酸二異辛酯）20 時運動粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克

活塞式壓力計和YS-6/60/600活塞壓力計有關的內容：新規程活塞壓力計、活塞式壓力計的原理   活塞式壓力計系列產品 活塞式壓力計的操作及保養方法。

二等活塞式壓力計校驗普通壓力變送器的方法。

1、一般校驗方法

    在各種檢定條件均具備的情況下，后續檢定的變送器需要對其外觀、絕緣電阻、基本誤差、回程誤差等項目進行校驗。下面是校驗的具體步驟。

    (1)檢查外觀良好，輸出端子對外殼的絕緣電阻不小于20MΩ

    (2)對基本誤差與回程誤差進行檢定。

    選擇與變送器量程相適應的二等活塞壓力計標準裝置。將被檢變送器與活塞壓力計、24 V直流標準信號源連接好，連接方法如圖1所示。

檢定點的確定:檢定0.5級以上的壓力變送器時，需用二等標準活塞式壓力計或數字壓力計作為標準器，而活塞壓力計能夠測量的壓力值是不連續的，所以要根據壓力變送器的量程和活塞壓力計輸出壓力的可能，確定s個或s個以上的檢定點。

   示值檢定:檢定時，從下限值開始平穩地輸入壓力信號到各檢定點，讀取并記錄輸出電流值直至上限;然后反方向平穩地改變壓力信號到各檢定點，讀取并記錄輸出電流值直至下限。以這樣上、下行程的檢定作為一次循環，如此進行兩個循環的檢定。值得注意的是:在檢定過程中不允許調零點和量程，不允許輕敲或振動變送器，而且在接近檢定點時，輸入壓力信號應足夠慢，避免出現過沖現象。

   計算允許誤差及基本誤差、回程誤差。

  以最大一次的回程誤差作為該檢定點的回程誤差記錄。

    基本誤差及回程誤差小于或等于允許誤差，則此變送器精度合格，可以直接使用，不必重新調整。

    若誤差超出允許范圍，需要重新調整。

2 校驗實例

以一臺測量范圍為(0~3) MPa、精度等級為0.5的3051型壓力變送器為例，來說明普通壓力變送器在二等活塞壓力計上的的校驗及數據處理方法。

    (1)首先檢查變送器外觀是否良好，絕緣電阻是否滿足輸出端子對外殼不小于20 MΩ

    (2)選擇1臺與所檢變送器量程相適應的二等活塞壓力計:C0}6) MPa}

    (3)按照檢定要求連接壓力變送器與活塞壓力計、直流標準信號源。

    (4)檢定點的確定:(0~6)MPa二等活塞壓力計所配備砝碼為:0.1 MPa砝碼5塊(1塊固定在活塞盤上)和0.5 MPa砝碼11塊。將變送器量程按照25%遞增的順序分配，所對應的電流輸出值。

    但是由于(0~6) MPa活塞壓力計所配備砝碼為:0.1 MPa和0.5 MPa，所以我們所選的檢定點必須讓砝碼能夠搭配出，因此選擇如下檢定點:0 MPa,0.8 MPa,1.6 MPa,2.3 MPa,3.0 MPa分別計算出每個檢定點對應的電流值。

    以0.8 MPa為例，計算其所對應的輸出電流值，由于壓力變送器的壓力值與輸出電流值成線性對應關系，所以通過以下方法計算:

    用同樣的方法分別計算出1.6 MPa,2.3 MPa,3.0 MPa所對應的輸出電流值如表2所示。

    (5)示值檢定。

    零點檢定:在大氣壓下變送器未承壓時，電流標準器所顯示的電流值。

    打壓檢定:按確定好的檢定點進行上行程檢定，按需要的檢定點壓力值放好祛碼，緩慢旋轉手輪進行打壓，并讀取檢定點輸出電流值，做好記錄。加壓至滿量程后逐漸回旋手輪進行減壓，按每個檢定點逐點緩慢地進行下行程檢定，觀察各點輸出電流值，并做好記錄。

    以這樣上、下行程的方式對檢定點作檢定，如此進行兩個循環的檢定。

   取測量誤差絕對值最大的數作為該檢定點的基本誤差:-0.006 mA

    回程誤差計算:

    第一次回程誤差:|8.265-8.262|=0.003 (mA)

    第二次回程誤差:|8.265-8.261|=0.004 (mA)

    取最大回程誤差，所以0.8 MPa檢定點的回程誤差定為0.004 mA

    其他點回程誤差計算方法同上。最后計算出的結果如表4所示。

    比較各檢定點測量誤差和回程誤差均小于允許誤差，則判定此變送器精度合格，可以直接使用，不必重新調整。可出具檢定證書。

3結束語

    在電廠中，校驗壓力變送器可用的標準裝置有多種，這里只介紹了用二等活塞式壓力計校驗壓力變送器的方法。掌握了活塞壓力計校驗壓力變送器的方法要點，使用起來就相當方便了。

活塞式壓力計是基于帕斯卡定律及流體靜力學平衡原理產生的一種高準確度、高復現性和高可信度的標準壓力計量?jī)x器，也有壓力天平之稱，特別是活塞式壓力計的長期穩定度已經使其成為高準確度壓力計量領域不可或缺的計量標準儀器，所以國際首選的壓力計量最高標準都是活塞式壓力計。在我國國家級、各省級以及企業計量實驗室的最高壓力基準、標準裝置均采用活塞壓力計。

功能特點:

各項指標完全符合JJG59-2007《活塞式壓力計》、JJG99-2006《砝碼》、國家計量檢定規程。

活塞和活塞筒采用高強度，高硬度和低溫度線脹系數的碳鎢等材料制成，提高了活塞的耐磨性，減小了活塞桿和活塞缸的線脹系數、形變系數。

活塞工作位置采用位移傳感器監測，具有靈敏、醒目、準確的優點。

砝碼已經進行壓力形變系數和當?shù)刂亓铀俣刃拚?/p>

測量范圍:名義標稱測量范圍與實際測量范圍一致。

活塞系統可以方便拿出送檢(不用攜帶沉重的主機臺)。

可作為傳遞用檢定活塞式壓力計;也可高精度測試用。可配kg砝碼和Mpa砝碼

加壓系統先進，輕便耐用!可輕松打壓至250MPa

砝碼采用掛籃結構，重心低，穩定性極好
