一、用途

     YS-2.5、YS-6C型活塞式壓力計（以下簡稱壓力計）主要用作檢驗-0.1~0.25MPa至-0.1~0.6MPa范圍內的0.16級、0.25級和0.4級精度壓力表。

壓力計精確度為0.05級，工作價質為氣體。

二、工作原理與基本結構

    工作原理：活塞系統和加在活塞上砝碼的重量作用在活塞有效面積上所產生的壓力作為標準壓力，通過管路的工作介質，將壓力傳遞到精密壓力表。

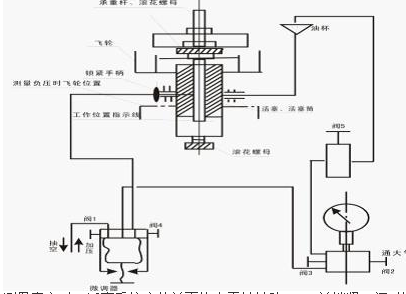

    結構原理見圖1，在壓力計底座上有活塞系統、微調器和五個閥。

    測量壓力時，活塞系統應在圖示位置，閥1的接嘴上接壓縮空氣源（YS-2.5型最大壓力≥0.25MPa但超過0.4MPa時,應接減壓裝置;YS-6C型最大壓力≥0.6MPa)或手搖空氣加壓泵，氣體進入微調器的波紋管中，然后通過閥3與被測精密壓力表連通，通過閥4作用在活塞下端面上，通過閥5對油杯上表面施加壓力，以潤滑和密封活塞處。

管路快速接頭（僅用于YS-6C型）

測量真空時，活塞系統應從前面繞水平軸轉動180。并鎖緊，閥1的接嘴上接真空泵或手搖真空泵，通過上述管路與被檢精密真空表接通并作用在活塞上端面，此時應關閉閥5，打開油杯上蓋與大氣相通，以便得到零位。

    儀器活塞系統中承重杯和滾花螺母重為0.051㎏，余下活塞撥桿等重量也為0.051㎏，測0.005MPa這點時需取下承重桿和滾花螺母。

三、技術數據

四、驗收與保管

    1、用戶收到裝箱壓力計時，應先檢查壓力計箱是否完整；如有損傷，應即時查明原因。

    2、開箱后，檢查壓力外觀是否完好，說明書、檢定證書等是否齊全，并按裝箱單核對，如有缺損，應即通知我廠。

    3、壓力計應貯藏在室內，其環境溫度為+5~+35℃，相對濕度不大于80%；周圍空氣不應含有腐蝕壓力計的有害雜質。

五、安裝與使用

    1、壓力計應放在便于操作的工作臺上，利用調整 螺釘校準水平，必須使氣泡水平儀的氣泡位于中間位置。

2、壓力計的工作環境溫度為20±5℃，周圍空氣不得含有腐蝕性氣體。

    3、砝碼放在干燥地點。

    4、壓力計在使用前，應在油杯中注入三分之二杯清潔的變壓器油，其運動粘度為9~12厘沲，或鐘表油。其余管路中不允許有液體、污物等存在。

    5、壓力計專用砝碼、活塞系統的實際質量，出廠時系按標準重力加速度計算的。但壓力計使用地點的重力加速度與標準重力加速度相差超過0.0005m/s2時，則質量應予以修正，方能使用。修正質量可按下式計算。

M= P·S （1+ ρb ) g  ρc

   式中：m—活塞系統，砝碼的質量（㎏）；

         P—所測壓力值（Pa)；

         S—活塞有效面積（㎡）；

         g—使用地點的重力加速度（m/s2)；

          Ρb——空氣密度（12kg/m3）；

          Ρc——砝碼,活塞的材質密度（鋼為7.8×103kg/m3，鋁為2.7×103kg/m3）。

        專用砝碼也可不修正質量，而修正壓力值，如下式：

P=P g使

 g標

   式中：P—修正后的壓力值（Pa）；

          g標——標準重力加速度（m/s2)。

          g使——使用地點重力加速度（m/s2)。

    6、使用操作步驟，參見圖1

  （1）檢驗精密壓力表：

    a、松開活塞筒鎖緊手柄，將活塞系統從前方繞水平軸轉動，使飛輪在水平轉軸上方且活塞在垂直位置鎖緊，調整活塞系統底座下部的滾花螺母，使活塞筒上的水平儀氣泡居于中間位置，并緊固調水平處的滾花螺母。

    b、被檢精密壓力表接在閥3上，打開閥3、閥4、閥5，關閉閥1、2，使微調器螺桿旋出約15㎜左右位置。

    c、在活塞系統上加所測壓力點砝碼。

    d、緩慢打開閥1,使壓力升至被校壓力點附近,使活塞升起,并順時針緩慢地轉動飛輪以帶動活塞，關閉閥1，用微調器使活塞保持在工作位置指示線上,此時可校驗該點精密壓力表的壓力值,同樣可校驗其余各點的壓力值。

    e、降壓時關閉閥1，緩慢打開閥2至被測壓力點附近關閉，微調并使活塞轉動在工作位置上，此時可校驗該點精密壓力表上的壓力，零位打開閥2，使管路通大氣得到。

  （2）校驗精密真空表：

直位置并鎖緊，調整活塞系統底座下部的滾花螺母使活塞筒上的水平儀氣泡居中間位置，緊固調水平處的滾花螺母。

    b、將被檢精密真空表按于閥3上，打開閥3、4油杯蓋，關閉閥2、5，并使微調器螺桿旋出約15㎜左右居中間位置。

    c、用軟管接真空泵抽真空。

    d、在活塞系統上加所測壓力點相應的砝碼。

    e、緩慢打開閥1，使真空值到被校驗點附近，使活塞升起并順針緩慢地轉動飛輪以帶動活塞，并閉閥1，用微調器使活塞保持在工作位置指示線上，此時可校驗該點精密真空表上的真空值，同樣可校其余各點。

    f、回程校驗時打開閥2，至校驗點附近關閉，微調并使活塞轉動在工作位置指示線上，此時可校驗精密壓力表上真空值，零位可用打開閥2使管路通大氣得到。

  （3）校驗精密血壓表：（Kpa單位)

    校驗步驟同（1），活塞系統起點值0.005MPa（5kpa)，加上3Kpa砝碼，所以校驗精密血壓表時第一點為8KPa，再加相應的KPa砝碼可校驗表上其它點上的壓力值。

    壓力計的活塞桿，活塞筒，承重桿，砝碼等必須根據壓力的同一出廠編號配套使用，不能互換。

維護與修理

   1、壓力計的活塞桿，活塞筒是精密零件，不得輕易拆卸，并須注意保持清潔，不得損傷。

   2、壓力計如發生漏氣現象，可用濃肥皂水試涂于各接頭上，仔細尋找泄漏處，找到后再緊接頭帽，切不可輕易拆卸。

   3、油杯中變壓器油需用運動粘度為9~12厘沲的潔凈液或鐘表油，不足時要添油。

   4、活塞端面處不容許留存過多的油液，如有油，可松開滾花螺母將油放出。

   5、壓力計不用時，必須蓋上防塵罩，在砝碼上涂上少許防銹油。

   6、每使用一年，必須送上級計量機關重新檢定。
