導讀：浮球式壓力計和活塞式壓力計比較？浮球式壓力計 是以壓縮空氣或氮氣作為壓力源，以精密 浮球 處于工作狀態時的球體下部的壓力作用面積為 浮球 有效面積的一種氣動負荷式 壓力計 。精密 浮球 置于筒形的噴嘴內部，專用砝碼通過砝碼架作用在球體的頂端，噴嘴內的氣壓作用在球體下部，使 浮球 在噴嘴內飄浮起來。當已知質量的專用砝碼所產生的重力與氣壓的作用力相平衡時， 浮球式壓力計 便輸出一個穩定而精確的壓力值。

　　在 浮球式壓力計 的砝碼架上增、減砝碼時，將改變測量系統的平衡狀態，致使 浮球 下降或上升，排入大氣的氣體流量隨即發生改變， 浮球 下部的壓力則發生變化，流量調節器會及時準確地改變氣體的流入量，使系統重新達到平衡狀態，保持 浮球 的有效面積恒定，保持輸出壓力與砝碼負荷之間的比例關系。確保了 浮球式壓力計 的高準確度。

與活塞式 壓力計 相比， 浮球式壓力計 具有下列特點：

1、 浮球式壓力計 內置自動流量調節器，增減砝碼后無須再作任何操作，即可行到精確的輸出壓力。

2、工作時 浮球 不下降，可連續穩定地輸出精確的壓力信號；

3、 浮球式壓力計 具有流量自行調節功能，其精確度與操作者的技術水平無關；

4、儀器工作時氣流使 浮球 懸浮于噴嘴內，球體與噴嘴之間處于非接觸狀態。其摩擦小、重復性好、分辨能力高，且免除了旋轉砝碼的必要。這是 浮球式壓力計 所獨具的特性；

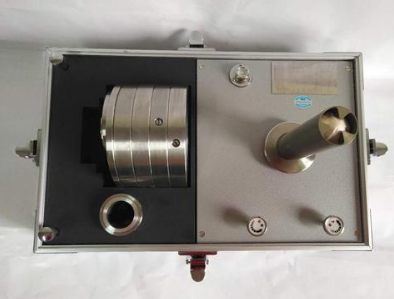

5、工作進程中，氣流能不斷地對 浮球 體進行自清洗，確保了儀器的高可靠性。 浮球式壓力計 的底盤安裝在一個箱式底座上（圖2所示），底盤即為 壓力計 的工作臺面。其上設有水平儀和操控閥，其側設有氣源接口，用于 壓力計 與壓力源的連接。

浮球式壓力計是以壓縮空氣或氮氣作為壓力源，以精密浮球處于工作狀態時的球體下部的壓力作用面積為浮球有效面積的一種氣動負荷式壓力計。精密浮球置于筒形的噴嘴內部，專用砝碼通過砝碼架作用在球體的頂端，噴嘴內的氣壓作用在球體下部，使浮球在噴嘴內飄浮起來。當已知質量的專用砝碼所產生的重力與氣壓的作用力相平衡時，浮球式壓力計便輸出一個穩定而精確的壓力值。 　

　　在 浮球式壓力計 的砝碼架上增、減砝碼時，將改變測量系統的平衡狀態，致使 浮球 下降或上升，排入大氣的氣體流量隨即發生改變， 浮球 下部的壓力則發生變化，流量調節器會及時準確地改變氣體的流入量，使系統重新達到平衡狀態，保持 浮球 的有效面積恒定，保持輸出壓力與砝碼負荷之間的比例關系。確保了 浮球式壓力計 的高準確度。 　　與活塞式 壓力計 相比， 浮球式壓力計 具有下列特點： 　　

1、 浮球式壓力計 內置自動流量調節器，增減砝碼后無須再作任何操作，即可行到精確的輸出壓力。 　　

2、工作時 浮球 不下降，可連續穩定地輸出精確的壓力信號； 　　

3、 浮球式壓力計 具有流量自行調節功能，其精確度與操作者的技術水平無關； 　　

4、儀器工作時氣流使 浮球 懸浮于噴嘴內，球體與噴嘴之間處于非接觸狀態。其摩擦小、重復性好、分辨能力高，且免除了旋轉砝碼的必要。這是 浮球式壓力計 所獨具的特性； 　

5、工作進程中，氣流能不斷地對 浮球 體進行自清洗，確保了儀器的高可靠性。 浮球式壓力計 的底盤安裝在一個箱式底座上底盤即為 壓力計 的工作臺面。其上設有水平儀和操控閥，其側設有氣源接口，用于 壓力計 與壓力源的連接。 　　Y047型 浮球式壓力計 配有標志為0.001Mpa和0.005Mpa的砝碼架各一個 輸出壓力范圍：0.001～0.25MPa 　　　 　　

　　浮球式壓力計的操作時應先調整好氣源壓力，然后打開氣源閥和輸出閥并將砝碼架套在浮球上。待浮球浮起后，壓力計即輸出一個砝碼架上所標志的(0.001MPa或MPa或0.005MPa)壓力值。逐一按被測儀表的要求在砝碼架上增、減所需壓力值的砝碼，當浮球再次浮起后，壓力計即能輸出所需校驗用壓力。 　　浮球式壓力計操作須注意： 　　(1)增、減砝碼時一次不宜太多； 　

(2)不必旋轉浮球式壓力計的砝碼，過多的旋轉會影響儀器的精確度； 　　

(3)檢測進程完結后應去除砝碼、關閉浮球式壓力計氣源閥，然后再取下被校儀表。不能在加壓狀態下撤除被測儀表，以免沖擊浮球； 　　

(4)浮球式壓力計的輸出壓力值為所加砝碼及砝碼架上標明的壓力數值之和，輸出壓力值的誤差不超過該值的±0.05%。當輸出壓力值小于壓力計上限值的10%時，誤差不超過上限值10%的±0.05%。 　　關于浮球壓力計的潔凈度 　　浮球式壓力計在使用前應檢查浮球和噴嘴的潔凈度，其潔凈度過低將會影響壓力計的輸出精度。浮球和噴嘴應經常用氟利昂或酒精進行清洗，并用潔凈的軟質絲綢擦干。清洗時，可用手將噴嘴從壓力計上輕輕拔下，拔下時切忌將浮球碰掉落地。安裝噴嘴時應注意噴嘴外筒的標志，必須正向安裝。裝卸時可輕輕轉動噴嘴，以克服“O”形密封圈的摩擦；浮球壓力計使用前可按下述辦法作一次潔凈度檢驗：打開氣源閥，關閉輸出閥，在浮球上放上一定數量的砝碼，當浮球浮起后，清潔的浮球和噴嘴則能靈活轉動。在輕輕轉動砝碼后，應能保持較長的持續。 　　 　　

浮球壓力計的泄漏檢查

　浮球式壓力計的輸出連接管路或被校儀表的泄漏則將影響校驗精度。檢漏可按下述方法進行：打開輸出閥，在壓力計的砝碼架上添加砝碼，使被校儀表指示的壓力達到規定值上。然后關閉輸出閥。如果被校儀表的指示一直能保持不動，則可以認為浮球壓力計和被測儀表之間無泄漏。 　　浮球壓力計的重力加速度影響與修正 　　一般情況下，浮球壓力計出廠時其砝碼均按標準重力加速度(g=9.80665m/s2)制造。當浮球壓力計使用地點的重力加速度與標準重力加速度不同時，可以用下面的公式計算出浮球壓力計輸出壓力的實際值： 　　式中: p ── 使用地輸出壓力的實際值(MPa) 　　g ── 使用地點重力加速度(m/s2) 　　9．80665 ── 標準重力加速度(m/s2) 　　p標 ── 所加砝碼及砝碼架上標明的壓力數值之和(MPa)
