導讀：Y049浮球式壓力計原理及特性

浮球式壓力計是以精密浮球處于工作狀態時的壓力作用面積為浮球有效面積的一種新型氣動負荷式壓力計。主要用于各種壓力變送器和精密壓力表的校驗、檢定或校準。

● 浮球式壓力計精度為0.05級 ● 本儀器是便攜結構型式的浮球式壓力計

浮球式壓力計結構原理

在浮球式壓力計的砝碼架上增、減砝碼時，將改變測量系統的平衡狀態，致使浮球下降或上升，排入大氣的氣體流量隨即發生改變，浮球下部的壓力則發生變化，流量調節器會及時準確地改變氣體的流入量，使系統重新達到平衡狀態，保持浮球的有效面積恒定，保持輸出壓力與砝碼負荷之間的比例關系。這一結構原理確保了浮球式壓力計的高準確度。

浮球式壓力計特性

與活塞式壓力計相比，浮球式壓力計具有下列特性：

1、浮球式壓力計內置自動流量調節器，增減砝碼后無須再作任何操作，即可行到**的輸出壓力。

2、工作時浮球不下降，可連續穩定地輸出**的壓力信號；

3、浮球式壓力計具有流量自行調節功能，其**度與操作者的技術水平無關；

4、儀器工作時氣流使浮球懸浮于噴嘴內，球體與噴嘴之間處于非接觸狀態。其摩擦小、重復性好、分辨能力高，且免除了旋轉砝碼的必要。這是浮球式壓力計所獨具的特性；

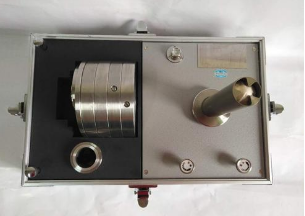

5、工作進程中，氣流能不斷地對浮球體進行自清洗，確保了儀器的高可靠性。浮球式壓力計的底盤安裝在一個箱式底座上（圖二），底盤即為壓力計的工作臺面。其上設有水平儀和操控閥，其側設有氣源接口，用于壓力計與壓力源的連接。

Y047型浮球式壓力計配有標志為0.001Mpa和0.005Mpa的砝碼架各一個，輸出壓力范圍：0.001～0.25MP

Y055型、Y055A型浮球式壓力計配有標志為0.005Mpa的砝碼架一個（圖四）. Y055型浮球式壓力計輸出壓力范圍：0.005～0.6MPa; Y055A型浮球式壓力計輸出壓力范圍：0.005～0.4MPa .

在浮球式壓力計的砝碼架上增、減砝碼時，將改變測量系統的平衡狀態，致使 浮球 下降或上升，排入大氣的氣體流量隨即發生改變， 浮球 下部的壓力則發生變化，流量調節器會及時準確地改變氣體的流入量，使系統重新達到平衡狀態，保持 浮球 的有效面積恒定，保持輸出壓力與砝碼負荷之間的比例關系。確保了 浮球式壓力計 的高準確度。

與活塞式壓力計相比， 浮球式壓力計具有下列特點：

1、 浮球式壓力計內置自動流量調節器，增減砝碼后無須再作任何操作，即可行到精確的輸出壓力。

2、工作時浮球不下降，可連續穩定地輸出精確的壓力信號；

3、 浮球式壓力計具有流量自行調節功能，其精確度與操作者的技術水平無關；

4、儀器工作時氣流使 浮球 懸浮于噴嘴內，球體與噴嘴之間處于非接觸狀態。其摩擦小、重復性好、分辨能力高，且免除了旋轉砝碼的必要。這是 浮球式壓力計 所獨具的特性；

5、工作進程中，氣流能不斷地對浮球體進行自清洗，確保了儀器的高可靠性。 浮球式壓力計的底盤安裝在一個箱式底座上（圖2所示），底盤即為壓力計的工作臺面。其上設有水平儀和操控閥，其側設有氣源接口，用于 壓力計 與壓力源的連接。

Y047型浮球式壓力計 配有標志為0.001Mpa和0.005Mpa的砝碼架各一個. 輸出壓力范圍：0.001～0.25MPa

Y055型、Y055A型浮球式壓力計配有標志為0 ..005Mpa的砝碼架一個. Y055型浮球式壓力計輸出壓力范圍：0.005～0.6MPa; Y055A型浮球式壓力計輸出壓力范圍：0.005～0.4MPa
