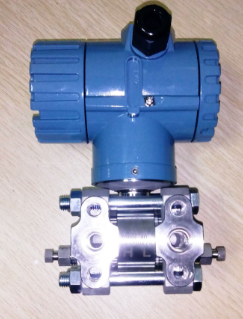

導讀：3051壓力變送器選型種類主要有哪些？

1、變送器要測量什么樣的壓力 先確定系統中測量壓力的最大值，一般而言需要選擇一個具有比最大值還要大1.5倍左右的壓力量程的變送器。這主要是在許多系統中，尤其是水壓測量和加工處理中，有峰值和持續不規則的上下波動，這種瞬間的峰值能破壞壓力傳感器。持續的高壓力值或稍微超出變送器的標定最大值會縮短傳感器的壽命，這樣做還會使精度下降。于是可以用一個緩沖器來降低壓力毛刺，但這樣會降低傳感器的響應速度。所以在選擇變送器時要充分考慮壓力范圍、精度與其穩定性。

 2、什么樣的壓力介質 黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會破壞變送器中與這些介質直接接觸的材料。以上這些因素將決定是否選擇直接的隔離膜及直接與介質接觸的材料。

3、變送器需要多大的精度 決定精度的有，非線性，遲滯性，非重復性，溫度、零點偏置刻度，溫度的影響。但主要由非線性，遲滯性，非重復性，精度越高，價格也就越高。

 4、變送器的溫度范圍 通常一個變送器會標定兩個溫確段，其中一個溫度段是正常工作溫度，另外一個是溫度補償范圍，正常工作溫度范圍是指變送器在工作狀態下不被破壞的時候的溫度范圍，在超出溫度補償范圍時可能會達不到其應用的性能指標。 溫度補償范圍是一個比工作溫度范圍小的典型范圍。在這個范圍內工作變送器肯定會達到其應有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移，二是影響滿量程輸出。如:滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度范圍時滿量程的+/-X%，在溫度補償范圍內時讀數的+/-X%，如果沒有這些參數，會導至在使用中的不確定性。變送器輸出的變化到度是由壓力變化引起的，還是由溫度變化引起的。溫度影響是了解如何使用變送器時最復雜的一部分。

 5、需要得到怎樣的輸出信號 mV、V、mA及頻率輸出數字輸出，選擇怎樣的輸出取決于多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號，是否需要放大器，放大器的位置等。對于許多變送器和控制器間距離較短的OEM設備采用mA輸出的變送器最為經濟而有效的解決方法。 如果需要將輸出信號放大，最好采用具有內置放大的變送器。對于遠距離傳輸或存在較強的電子干擾信號最好采用mA級輸出或頻率輸出。 如果在RFI或EMI指標很高的環境中除了要注意到要選擇mA或頻率輸出外還要考慮到特殊的保護或過濾器。

現場校準常規差壓變送器的校準：先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA,在現場調校講的是快，在此介紹零點、量程的調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1/5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。

例如：輸入滿量程壓力為100Kpa,該讀數為19.900mA,調量程電位器使輸出為19.900+(20.000-19.900)×1.25=20.025mA.量程增加0.125mA，則零點增加1/5×0.125=0.025.調零點電位器使輸出為20.000mA.零點和滿量程調校正常后，再檢查中間各刻度，看其是否超差?必要時進行微調。然后進行遷移、線性、阻尼的調整工作。智能差壓變送器的校準用上述的常規方法對智能變送器進行校準是不行的，因?yàn)檫@是由HART變送器結構原理所決定了。因?yàn)橹悄茏兯推髟谳斎雺毫υ春彤a(chǎn)生的4-20mA電流信號之間，除機械、電路外，還有微處理芯片對輸入數據的運算工作，因此調校與常規方法有所區別。

實際上廠家對智能變送器的校準也是有說明的，如ABB的變送器，對校準就有：“設定量程”、“重定量程”、“微調”之分。其中“設定量程”操作主要是通過LRV、URV的數字設定來完成配置工作，而“重定量程"操作則要求將變送器連接到標準壓力源上，通過一系列指令引導，由變送器直接感應實際壓力并對數值進行設置。而量程的初始、最終設置直接取決于真實的壓力輸入值。但要看到盡管變送器的模擬輸出與所用的輸入值關系正確，但過程值的數字讀數顯示的數值會略有不同，這可通過微調項來進行校準。

由于各部分既要單獨調校又必需要聯調，因此實際校準時可按以下步驟進行：1.先做一次4-20mA微調，用以校正變送器內部的D/A轉換器，由于其不涉及傳感部件，無需外部壓力信號源。

2.再做一次全程微調，使4-20mA、數字讀數與實際施加的壓力信號相吻合，因此需要壓力信號源。3.最后做重定量程，通過調整使模擬輸出4-20mA與外加的壓力信號源相吻合，其作用與變送器外殼上的調零(Z)、調量程(R)開關的作用完全相同。
