導讀：活塞壓力計的特點？ 活塞式壓力計乃應用靜壓平衡原理的計量儀器：即活塞本身和加在活塞上的專用砝碼重量作用在活塞面積上所產生的壓力與液壓容器內所產生的壓力相平衡，來測定被校驗儀表的壓力大小： p=g/s

      式中g(shù)=mg(m：砝碼質量，g：重力加速度)產品出廠時g值用標準重力加速度來定。用戶使用時g值應按當?shù)刂亓铀俣葋矶ǎ从?jì)算值修正砝碼g的重量。

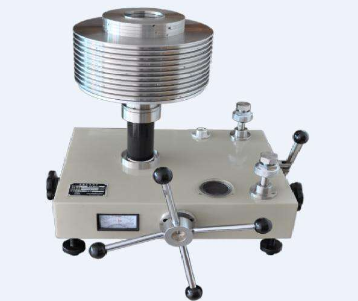

      活塞式壓力計系由校驗泵(壓力發生系統)和活塞部分(壓力測量系統)兩部分組成。

校驗泵(壓力發生系統)包括手搖壓力泵、油杯、進油閥及兩個針形閥、，在針形閥上裝有聯接螺帽，用以連接被校驗的壓力表。

      活塞部分(壓力測量系統)用經過精密研磨后具有精確截面的活塞、活塞缸及與活塞直接相連的承重底盤、底盤上邊的砝碼所組成。

      校驗泵和活塞部分安裝在同一底座上借導管相連，中間裝有針形閥。整個壓力計由四個水平調節螺絲支撐，并借以裝于底座上的水平泡用以較準水平位置

壓力與力值的關系
基本因素
影響壓力與力值關系的基本因素有:浮力、重力加速度、流體表面張力系數,以及溫度系數引起的線性膨脹、壓力系數引起的彈性變形對活塞有效面積的影響等。
由壓力的基本定義:
Pr=F/Ac?()
式中:
Pr --- 活塞工作端面壓力值
F --- 作用在活塞上的力值(砝碼重力)
Ae --- 活塞系統有效面積
又由,
F=Ma · g ()
得到:
Pr=Ma ·g/Ac ()
式中:
Ma=砝碼質量(經標準檢定給出的表觀值,包括活塞及連接件質量)。
gl=使用地點重力加速度。
力值修正
浮力影響
根據阿基米德定律: 物體受到的浮力等于物體排開的流體的重量。物體在空氣中的重量要小于物體在真空環境中的重量,減少的重量等于物體排開的空氣的重量,近似等于空氣的密度乘以物體的體積。對于形狀不規則的物體,體積很難通過幾何測量的方法計算得到,即便可以通過計算得到,還需要知道該物體材料的密度。如果物體的質量是以表觀值表示而不是以真實質量表示的,則在進行浮力修正時,只要知道稱量該物體質量時所使用的標準砝碼的密度就可以了。這種方法已被普遍接受,并使得浮力影響修正得以簡化。
在對表觀值表示質量的砝碼進行浮力修正時,可以不必知道砝碼的密度,而直接通過稱量該物體質量時所使用的標準砝碼的密度進行修正(可推導證明)。盡管這樣會引入很小的誤差,但對于活塞壓力計的浮力修正很實用,且不會造成明顯的誤差。
浮力修正公式為:
-ρa(bǔ)/ρs?()
式中:
ρa(bǔ)=砝碼周圍空氣的密度
ρs=上級標準砝碼的密度
重力加速度影響
從公式()可以看出,重力加速度根據力值(F)、質量(M)、重力加速度選用單位的不同,定義系數k:
k=---當F 單位為N, M 單位為kg, gl 單位為m/s 時;
k=/.--- 當F單位為公斤力, M單位為kg, gl 單位為cm/s 時表面張力。
當活塞壓力計工作介質為液體時(例如油或水),必須對表面張力的影響加以考慮。至少,需要量化其對活塞壓力計整體性能的影響。
活塞筒頂部與活塞接觸部位存在的半月形油膜的表面張力會產生作用于活塞軸向的力。
表面張力定義為:
F st=τ·C ()
式中:
τ=表面張力系數(N/m)
C=活塞周長
