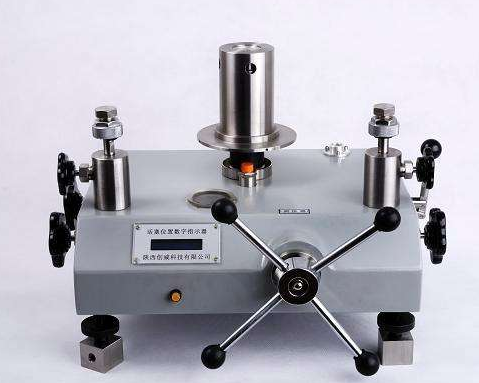

活塞式壓力計常見類型

活塞壓力計是利用流體靜力平衡(即作用在活塞有效面積上的流體壓力與其所負荷的重力相平衡)原理進行壓力測量的計量標準器。它可以向精密壓力表、壓力變送器、差壓變送器、壓力傳感器、壓力信號發生器及數字壓力計等儀表進行信號傳遞,具有量程寬、精度高、技術性能穩定和使用方便等特點。一般由活塞系統、專用砝碼、校驗器組成。

活塞式壓力計常見類型

按活塞有效面積的大小、力的作用部位及工作介質的不同,活塞壓力計有以下幾種類型。

a、按工作介質分為油壓式和氣體式

油壓式常用的工作液體有變壓器油、藥用蓖麻油、甘油加乙二醇混合液等。常用的工作氣體有空氣、氨氣等。

b、按活塞與活塞桿的結構和加載砝碼方式分類

負荷式活塞壓力計、帶增壓器的活塞式壓力計、可控間隙活塞壓力計、帶平衡裝置的活塞式壓力計。

活塞壓力計計量性能的基本參數

影響活塞壓力計計量性能的基本參數有活塞有效面積、活塞下降速度和活塞轉動延續時間。

a、活塞有效面積

活塞有效面積是活塞壓力計的儀器常數。它的數值是活塞、承重底盤和砝碼的合重力與活塞底部壓力的比值。

b、活塞下降速度

在規定壓力下,流體從活塞間隙中泄漏所引起的活塞下降的速度。如果下降速度太大,就無法使用活塞式壓力計進行壓力測量。

c、活塞轉動延續時間

在規定的起始速度條件下,活塞自由旋轉的時間稱為活塞轉動延續時間。在使用活塞式壓力計時,假如活塞靜止不動,則有靜摩擦力減輕砝碼重力;若活塞自由旋轉,使活塞與活塞筒相對運動,盡可能消除它們之間直接接觸而產生的機械摩擦,從而提高壓力計量的準確度。因此,工作時應使活塞有一定的自由時間。

活塞壓力計必須表明標稱范圍和測量范圍,測量范圍下限無法確定的按測量范圍上限的10%計算。

活塞壓力計的測量范圍上限可在0.6MPa、6MPa、25MPa、60MPa、100MPa、160MPa、250MPa、500MPa中選取。若與上述量程不一致,可按最近以上量程的數值選取。

壓力計的基本參數如表所示。

d.使用條件

溫度:二等壓力計使用溫度為(20±2)℃;三等壓力計使用溫度為(20±5)℃。相對濕度:80%以下。

活塞式壓力計使用方法

a、活塞壓力計應安裝在便于操作、牢固無振動的工作臺上,臺面用堅固而富有彈性的材料制成。

b、新購置的活塞式壓力計要用高標汽油對活塞系統、壓力泵、油杯、管路進行反復清洗。待汽油全部揮發后,向校驗器注入清潔的工作介質,并用手輪打壓,反復幾次,直到校驗器與活塞連接口處無氣泡滲出后,將活塞筒安裝在校驗器上,用手輪加壓至活塞筒內充滿介質,再把活塞桿表面涂上工作介質后插入活塞筒內,以確保活塞系統內沒有空氣存在。

c、壓力計工作介質的選用非常重要。應選擇在量程范圍內有效的流動性,壓縮率小及沒有腐蝕的工作介質。一般可以選用變壓器油、變壓器油和煤油的混合液及藥用蓖麻油。使用前一定要對其介質的運動黏度及pH值進行測定,符合要求后方可使用。具體要求見檢定規程。

d、活塞式壓力計在工作前一定要調好水平。一具體做法是:用手輪打壓,使活塞升到工作位置,將條形水準儀放在承重桿托盤的平面上,轉動活塞分別在水平面0°、45°、90°及135°處反復調整至符合要求。這實際上要求承重底盤平面與活塞中心線保持垂直,使砝碼重力垂直作用。

活塞壓力計是利用流體靜力平衡(即作用在活塞有效面積上的流體壓力與其所負荷的重力相平衡)原理進行壓力測量的計量標準器。它可以向精密壓力表、壓力變送器、差壓變送器、壓力傳感器、壓力信號發生器及數字壓力計等儀表進行信號傳遞,具有量程寬、精度高、技術性能穩定和使用方便等特點。一般由活塞系統、專用砝碼、校驗器組成。

活塞式壓力計常見類型

按活塞有效面積的大小、力的作用部位及工作介質的不同,活塞壓力計(圖1-18)有以下幾種類型。

a、按工作介質分為油壓式和氣體式

油壓式常用的工作液體有變壓器油、藥用蓖麻油、甘油加乙二醇混合液等。常用的工作氣體有空氣、氨氣等。

b、按活塞與活塞桿的結構和加載砝碼方式分類

負荷式活塞壓力計、帶增壓器的活塞式壓力計、可控間隙活塞壓力計、帶平衡裝置的活塞式壓力計。

活塞壓力計計量性能的基本參數

影響活塞壓力計計量性能的基本參數有活塞有效面積、活塞下降速度和活塞轉動延續時間。

a、活塞有效面積

活塞有效面積是活塞壓力計的儀器常數。它的數值是活塞、承重底盤和砝碼的合重力與活塞底部壓力的比值。

b、活塞下降速度

在規定壓力下,流體從活塞間隙中泄漏所引起的活塞下降的速度。如果下降速度太大,就無法使用活塞式壓力計進行壓力測量。

c、活塞轉動延續時間

在規定的起始速度條件下,活塞自由旋轉的時間稱為活塞轉動延續時間。在使用活塞式壓力計時,假如活塞靜止不動,則有靜摩擦力減輕砝碼重力;若活塞自由旋轉,使活塞與活塞筒相對運動,盡可能消除它們之間直接接觸而產生的機械摩擦,從而提高壓力計量的準確度。因此,工作時應使活塞有一定的自由時間。

活塞壓力計必須表明標稱范圍和測量范圍,測量范圍下限無法確定的按測量范圍上限的10%計算。

活塞壓力計的測量范圍上限可在0.6MPa、6MPa、25MPa、60MPa、100MPa、160MPa、250MPa、500MPa中選取。若與上述量程不一致,可按最近以上量程的數值選取。

壓力計的基本參數如表所示。

d.使用條件

溫度:二等壓力計使用溫度為(20±2)℃;三等壓力計使用溫度為(20±5)℃。相對濕度:80%以下。

活塞式壓力計使用方法

a、活塞壓力計應安裝在便于操作、牢固無振動的工作臺上,臺面用堅固而富有彈性的材料制成。

b、新購置的活塞式壓力計要用高標汽油對活塞系統、壓力泵、油杯、管路進行反復清洗。待汽油全部揮發后,向校驗器注入清潔的工作介質,并用手輪打壓,反復幾次,直到校驗器與活塞連接口處無氣泡滲出后,將活塞筒安裝在校驗器上,用手輪加壓至活塞筒內充滿介質,再把活塞桿表面涂上工作介質后插入活塞筒內,以確保活塞系統內沒有空氣存在。

c、壓力計工作介質的選用非常重要。應選擇在量程范圍內有效的流動性,壓縮率小及沒有腐蝕的工作介質。一般可以選用變壓器油、變壓器油和煤油的混合液及藥用蓖麻油。使用前一定要對其介質的運動黏度及pH值進行測定,符合要求后方可使用。具體要求見檢定規程。

d、活塞式壓力計在工作前一定要調好水平。一具體做法是:用手輪打壓,使活塞升到工作位置,將條形水準儀放在承重桿托盤的平面上,轉動活塞分別在水平面0°、45°、90°及135°處反復調整至符合要求。這實際上要求承重底盤平面與活塞中心線保持垂直,使砝碼重力垂直作用在。
