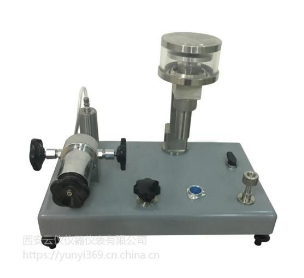

導讀：供應氣體活塞式壓力計.氣體活塞式壓力計，是利用流體靜力平衡（即作用在活塞有效面積上的流體壓力與其所負荷的重力相平衡）原理進行壓力測量的計量器具，一般由活塞系統、專用砝碼、壓力校驗器組成，另外還需配備相應的氣源。

作用：

氣體活塞壓力計是高準確度壓力標準器，用氣體做工作介質，可測量和校準表壓、絕壓、真空壓力（負壓）等。活塞壓力計的活塞桿材料是不銹鋼，活 塞筒材料是碳化鎢。從而保證活塞具有不銹、耐磨和使用壽命長的特點。用氣體做工作介質的活塞壓力計與用液體做工作介質的活塞壓力計相比較，由于它們使用的 工作介質不同，所以氣體活塞壓力計活塞的自轉延續時間長、靈敏度高、重復性好，測量數據準確可靠。

特點：

 一臺氣體活塞壓力計可以分別配置幾種不同量程的活塞，既保證壓力計有很寬的測量范圍，又能保證各測量段的準確度，一機多用，性能價格比優越，是替代同類進口儀器的理想產品。

● 活塞和活塞筒經精工研磨，其圓度誤差和間隙極小，因而極大的提高活塞轉動延續時間，也就相應減小活塞下降速度，提高活塞鑒別力。

●兩個被檢表接頭處設計有兩個截止閥，截止閥能及時關閉被檢系統之間的壓力。由于活塞式壓力計在加減砝碼時，必須減壓將活塞降下來，而被檢精密壓力表、壓力變送器、傳感器等和系統之間若不能被截止，表中的壓力會隨著活塞升降而升降，則考核不出被檢表的回程誤差，特意設計的壓力轉換閥，在關閉時，可不用砝碼單獨工作，即可作為壓力泵或壓力源獨立使用。

●砝碼已經進行壓力形變系數和當?shù)刂亓铀俣鹊男拚?nbsp;

●可選配數字顯示功能：溫度、位移、時間、轉速、壓力等參數的數字顯示；

●測量范圍：名義標稱測量范圍與實際測量范圍一致。

●活塞系統可以方便拿出送檢（不用攜帶沉重的主機臺）

●可作為傳遞用檢定活塞式壓力計；也可高精度測試用。可配kg砝碼和MPa砝碼。

●加壓系統先進，輕便耐用！

●砝碼采用掛籃結構，重心低，穩定性極好。

●同時檢定兩只被檢表，采用快速壓力接頭，絕無漏氣現象

●每臺均出具中國計量科學研究院或中國測試技術研究院《檢定》

測量范圍：

-100KPa～0～250kPa，2～160kPa；5～400kPa；40～600kPa；100～5000kPa；1000～10000kPa；等

測量范圍上限可在：

-0.1MPa、0.1 MPa、0.16MPa、0.25MPa、0.4MPa、0.6MPa、1MPa、1.6MPa、2.5MPa、4MPa、6MPa、10MPa中選取

工作介質：

氮氣或純凈的空氣

不確定度：

0.02%；0.01%；0.005%

測壓方式：

表壓

外形尺寸：

長 X 寬 X 高 （350 X 360 X 450mm ）

活塞桿：

碳化鎢     活塞筒：碳化鎢

砝碼材料：

無磁不銹鋼（0.005級；0.01級；0.02級）

活塞式壓力計是基于帕斯卡定律及流體靜力學平衡原理產生的一種高精度、高復現行和高可信度的標準壓力計量儀器。活塞式壓力計也常簡稱壓力計，也有稱之為壓力天平，主要用于計量室、實驗室以及生產或科學實驗環節作為壓力基準儀器使用，也有將活塞式壓力計直接用于高可靠性監測環節對當?shù)仄渌鼉x表的表決監測。

　1、性能特點

　　活塞和活塞筒采用高強度，高硬度和低溫度線鵬系數的合金鋼等材料制成，溫度膨脹系數小、變形量小，因而保證活塞有效面積周期變化率小。

　2、主要技術參數

　　型號：YS- 600

　　是否符合新規程:是

　　測量范圍：1~60MPa

　　準確度：0.02級（±0.02%） 0.05級（±0.05%）

　　功能：量傳活塞式壓力計、檢定數字壓力計、精密壓力表、壓力傳送器等。

　　活塞材質：活塞桿：碳鋼

　　砝碼材質：不銹鋼，碳鋼

　　工作介質：癸二酸二異辛酯。

　3、用途

　　0.05/0.02級活塞式壓力計（以下簡稱壓力計）用于檢定0.2級活塞式壓力計及精密壓力表。

　4、工作原理及基本結構

　　工作原理：基于活塞本身重量和加在活塞上的專用砝碼重量，作用在活塞面積上所產生的壓力與液壓容器內產生的壓力相平衡。

　　基本結構：壓力計系由檢驗泵和測量系統兩部分組成(見圖)。

　　檢驗泵部分包括手搖泵⑾、油杯⑼及兩個閥⑹和⑺。在閥⑹和⑺上裝有兩端鎖母，用以連接被檢驗的精密壓力表。測量系統主要由一個經過精密研磨后具有精確截面的活塞，活塞直接承受底盤上的砝碼重量。

YS-600活塞式壓力計的基本結構

YS-600活塞式壓力計的內部結構

　　1. 砝碼 2.指示板 3.底座 4.調整螺釘 5.連接管部件 6.7.8.閥 9.油杯 10.水平儀 11.手搖泵 12.手輪 13.測量系統

　5、技術數據

精確度等級 基本誤差限

壓力值在測量上限值的10%以下時 壓力值在測量上限值的10%到100%時

0.05/0.02 測量上限值10%的±0.05%/0.02 實際測量壓力值的±0.05%/0.02

　　YS-600活塞式壓力計的承重桿（包括活塞頭部）侵入工作液體中浮力為5.9g。

參數 單位 壓力值

0.6MPa 6MPa 25MPa 60MPa

測量上限 MPa 0.6 6 25 60

測量下限 MPa 0.04 0.1 0.5 1

活塞公稱面積 cm2 1 0.5 0.2 0.1

底盤及活塞 公稱

質量 kg 0.4 0.5 1 1

產生的壓力 MPa 0.04 0.1 0.5 1

專用

砝碼 公稱

質量 kg 0.1；0.5 0.5；2.5 1；5 1；5

產生的壓力 MPa 0.01；0.05 0.1；0.5 0.5；2.5 1；5

數量 個 6；10 4；11 4；9 4；11

兩端鎖母 M20×1.5 M20×1.5 M20×1.5 M20×1.5

重量 kg 35 65 85 95

工作液體 變壓器油或變壓器油與煤油的混合油20℃時運動粘度9~12m2/s,酸值不大于0.05毫安KOH/克

癸二酸（2-乙基己基）酯20℃時運動粘度20-25m2/s，酸值不大于0.05毫克KOH/克

　6、驗收與保管

　　1）用戶收到裝箱壓力計時，應先檢查壓力計箱是否完整；如有損傷，應立即查明原因。

　　2）開箱后拆除襯墊物，檢查壓力計外觀是否完好，說明書、合格證是否齊全，如有缺損，應立即通知我廠。

　　3）壓力計應儲藏在室內，其環境溫度應為+5~35℃。相對濕度不大于80%；周圍空氣不應含有腐蝕壓力計的有害雜質。

　7、安裝與使用

　　1）壓力計應放在便于操作的工作臺上，利用調整螺釘⑷來校準水平，必須使氣泡水平儀的氣泡位于中間位置。

　　2）壓力計的工作環境溫度為20±5℃，周圍空氣不得含有腐蝕性氣體。

　　3）砝碼應放在干燥地點。

　　4）使用前，首先用汽油清洗壓力計各部分，然后再手搖泵和測量系統得內腔注滿傳壓介質（傳壓介質不允許混有雜質和污物），并將內腔中的空氣排除。

　　5）旋轉手搖泵手輪，檢查油路是否暢通：若無問題，即可裝上被檢精密壓力表。

　　6）操作步驟：

　　⑴打開油杯⑼，左旋手輪，使手搖泵的汽缸充滿油液。

　　⑵關閉油杯⑼，打開⑹、⑺、⑻三個閥，右旋手輪，產生初壓，使底盤升起，到與指示板的上端相齊為止。見圖（型號YS-6到活塞桿上的刻線與紅漆線相重合為止。）

　　⑶增加砝碼重量，使之產生壓力所需之檢驗壓力。增加砝碼時，應不斷轉動手輪，以免底盤下降；操作時，必須是底盤及砝碼以不小于30轉/分的初角速度按順時針方向旋轉，借以克服摩擦阻力的影響。

　　⑷檢查完畢，左旋手輪，逐步卸去砝碼；后打開油杯，卸去全部砝碼。

　　7）出廠的砝碼，底盤及活塞的實際質量系按標準重力加速度計算的。但壓力計使用地點的重力加速度與標準重力加速度相差超過0.0005米/秒2時，則重量應予以修正，方能使用。YS-600修正后質量按下式計算：

                                     　　式中：

　　m--專用砝碼，底盤及活塞的重量；

　　p--測量的壓力值（Pa）;

　　S--活塞有效面積（m2）；

　　g--工廠制造時為標準重力加速度（9.80665 m/s2）；當在使用地點進行維修時，為當?shù)刂亓铀俣龋╩/s2）

　　pb--空氣密度（1.2 kg/m3）；

　　pc--專用砝碼，底盤及活塞的材料密度（鋼為7.8×103 kg/m3，鋁為2.7×103 kg/m3)；

　　pj--相當于壓力測量上限值50%的壓力（Pa）;

　　β--變形系數（Pa-1），β=2.8×10-12（Pa-1）。

　　8)當0.05級壓力計的使用環境溫度，超出20±5℃，應按下式進行壓力修正：

　　△P=（a1+a2）(20-t)

      式中：

　　P—所測壓力（Pa）；

　　a1、a2 --活塞桿和活塞筒材料的線膨脹系數（銅為0.0000167，鋼為0.0000105）；

　　t—環境溫度（℃）

　　9)壓力計的使用，其活塞桿、活塞筒、底盤和砝碼等，必須根據壓力計的同一出廠編號，配套使用，不能互換。

　8、維護與修理

　　1.壓力計出活塞桿和活塞筒是精密零件，不得輕易拆卸外，其他各部分應定期清洗。清洗及安裝時都必須謹慎小心，防止臟物或檫布纖維混入。

　　2.油液必須過濾，不許混有雜質或臟物；經使用一定時間后，必須更換新油。

　　3.不用時必須蓋上防塵罩，以免塵埃進入壓力計內。

　　4.每使用一年，必須送計量機關重新檢定。
